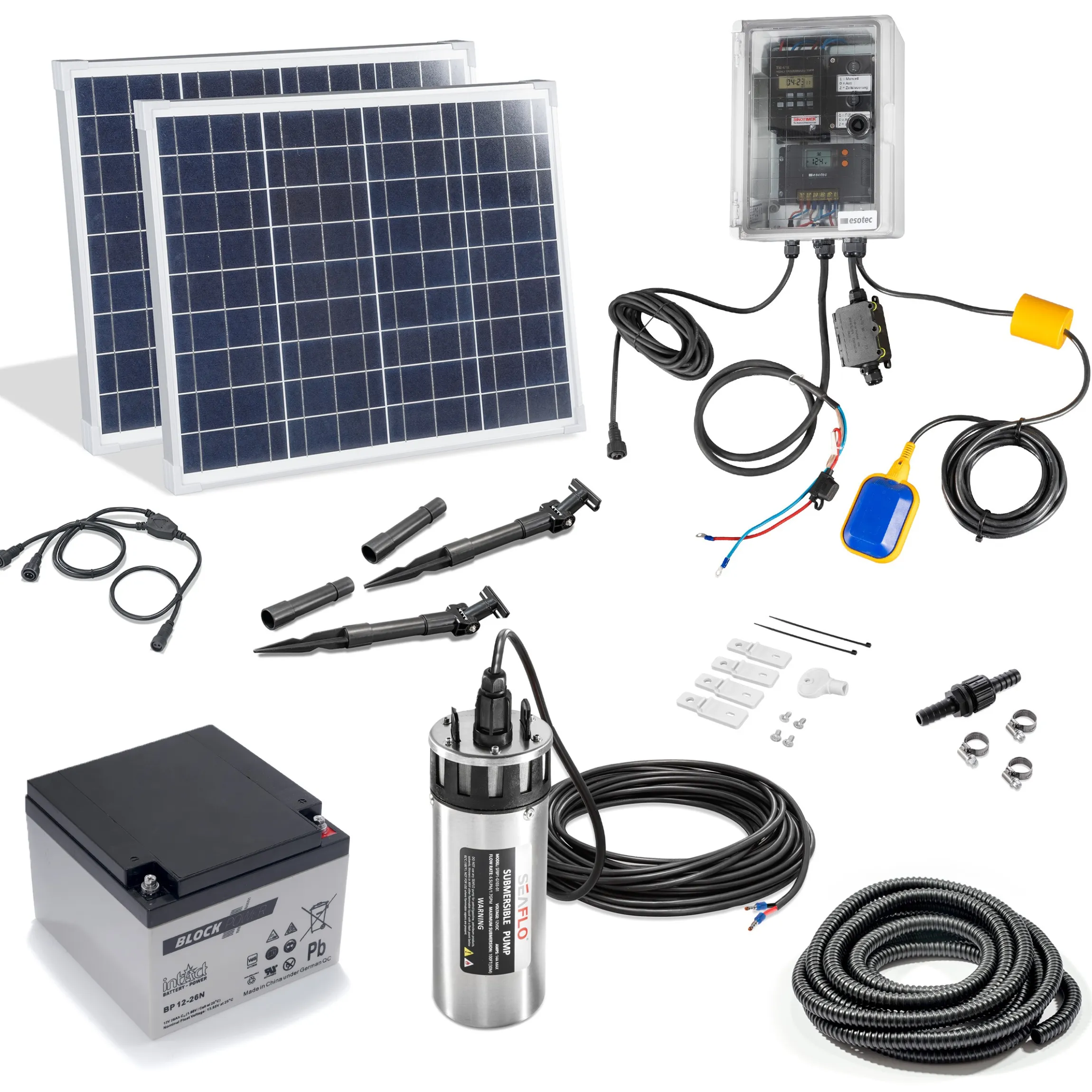

Solar Nachfüllset mit Tiefbrunnenpumpe

Ein immer volles Wasserfass mit der Kraft der Sonne!

Sie haben ein Wasserfass und es soll von einem Brunnen aus immer gefüllt sein? Dann ist unser Füllsystem mit Tiefbrunnenpumpe Ihre Lösung.

Die Funktionsweise des Systems ist wie folgt:

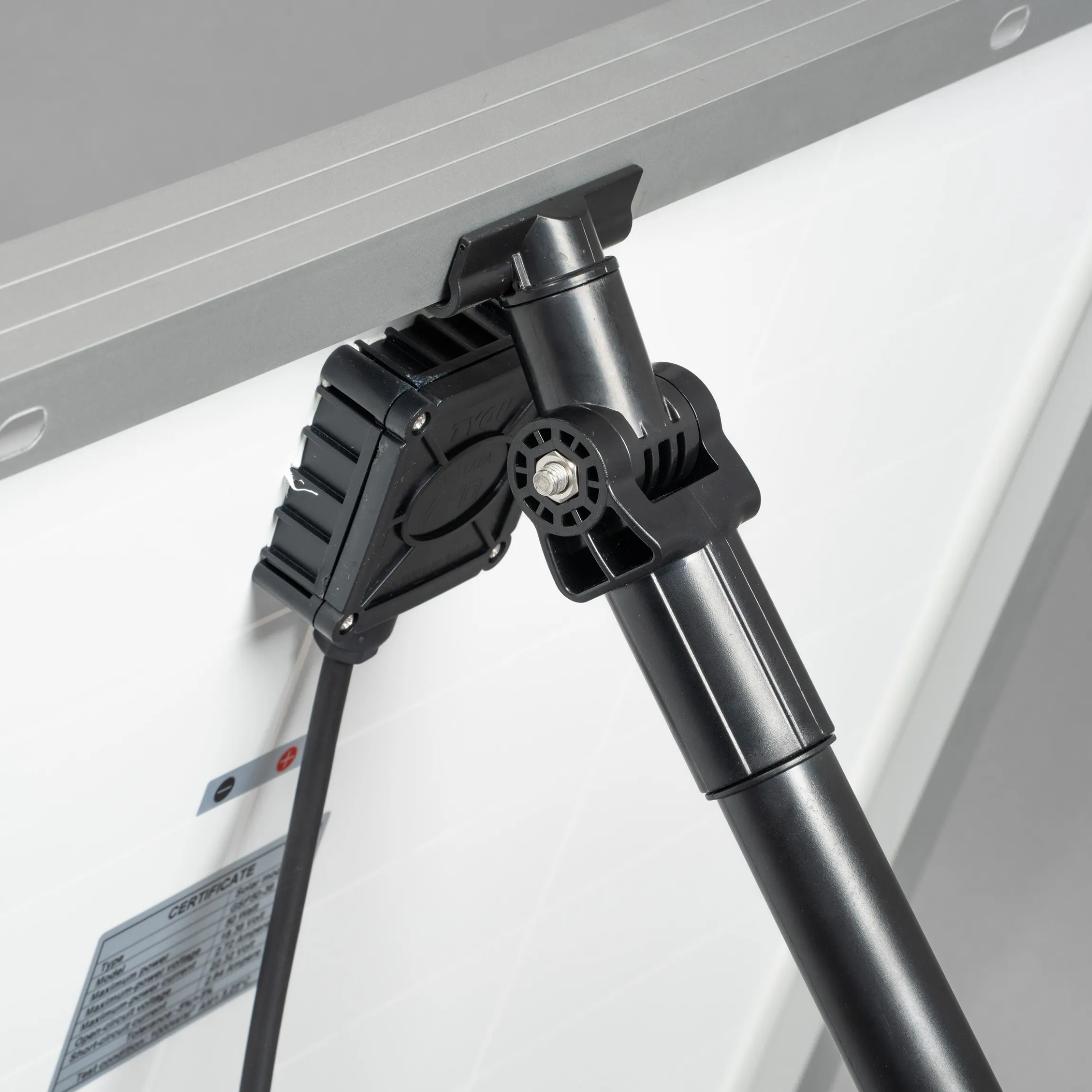

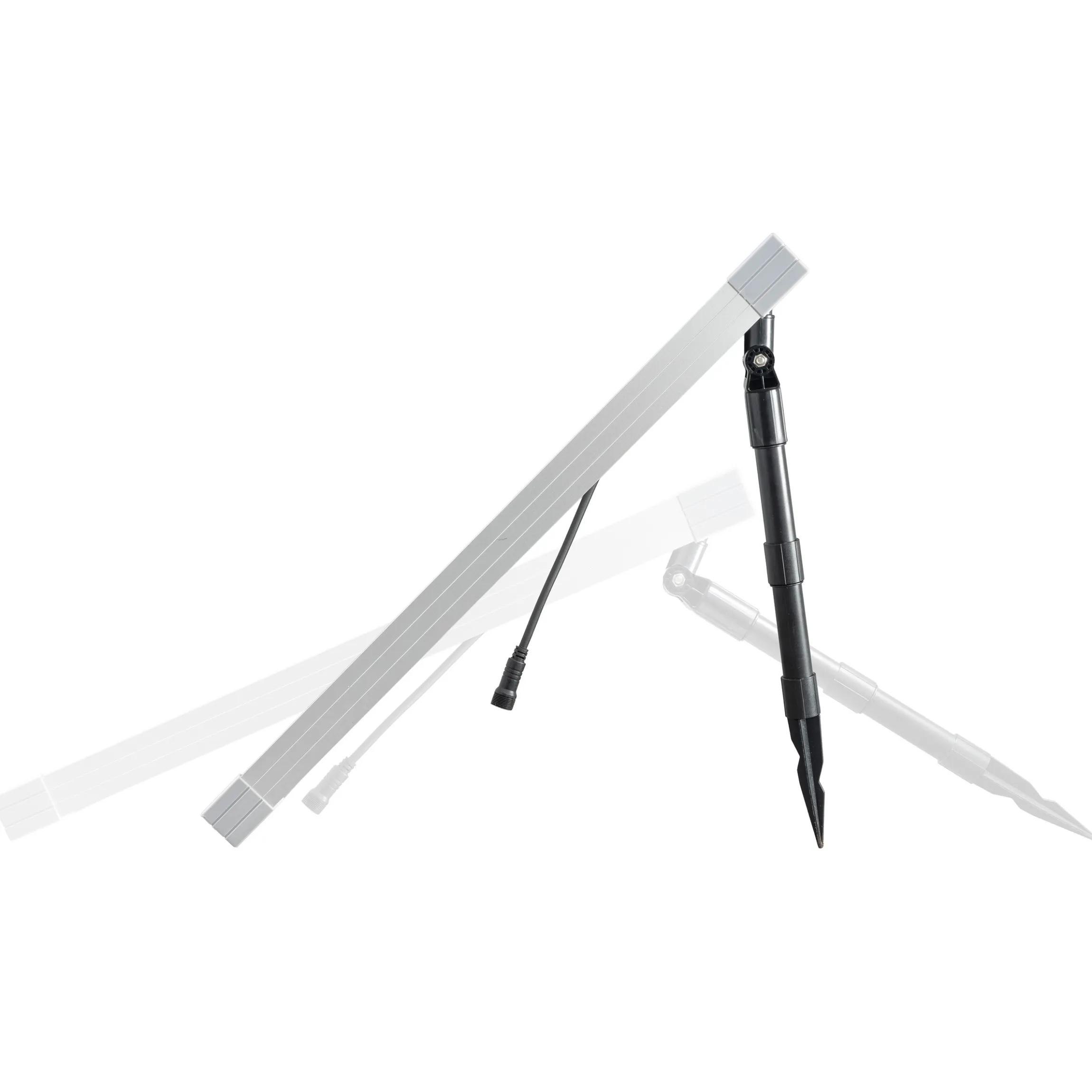

Die beiden 50 Wp polykristallinen Solarmodule erzeugen bei Sonneneinstrahlung elektrische Energie und laden den angeschlossenen Akku auf. Das beiliegende 5 m Verlängerungslabel ermöglicht eine flexible Montage des Solarmoduls. Die maximale Kabellänge der Solarmodulleitung liegt bei 15 Meter.
Der Laderegler schützt den Akku vor schädlicher Tiefentladung oder Überladung. Der 12 V/ 24 Ah Akku speichert die im Solarmodul gewonnene elektrische Energie und gibt diese an die angeschlossene Pumpe bei Bedarf ab.
Die eingebaute digitale Zeitschaltuhr ermöglicht die Einstellung von bis zu 17 Schaltzeiten. Die Steuereinheit kann auch auf Dauerbetrieb gestellt werden.
Der im Lieferumfang enthaltene Schwimmerschalter verhindert das Überlaufen des Behälters, in den die Tiefbrunnenpumpe das Wasser fördert.

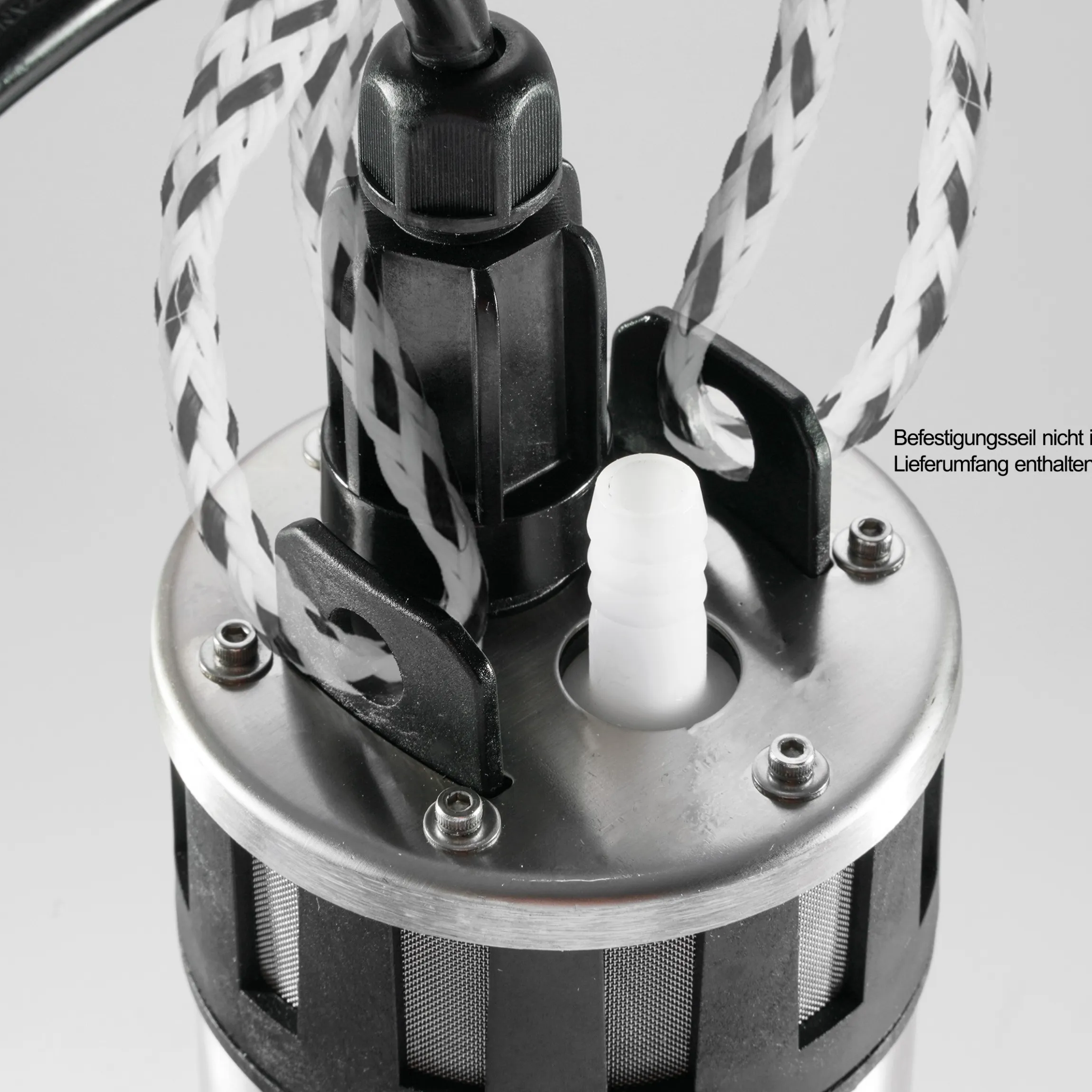

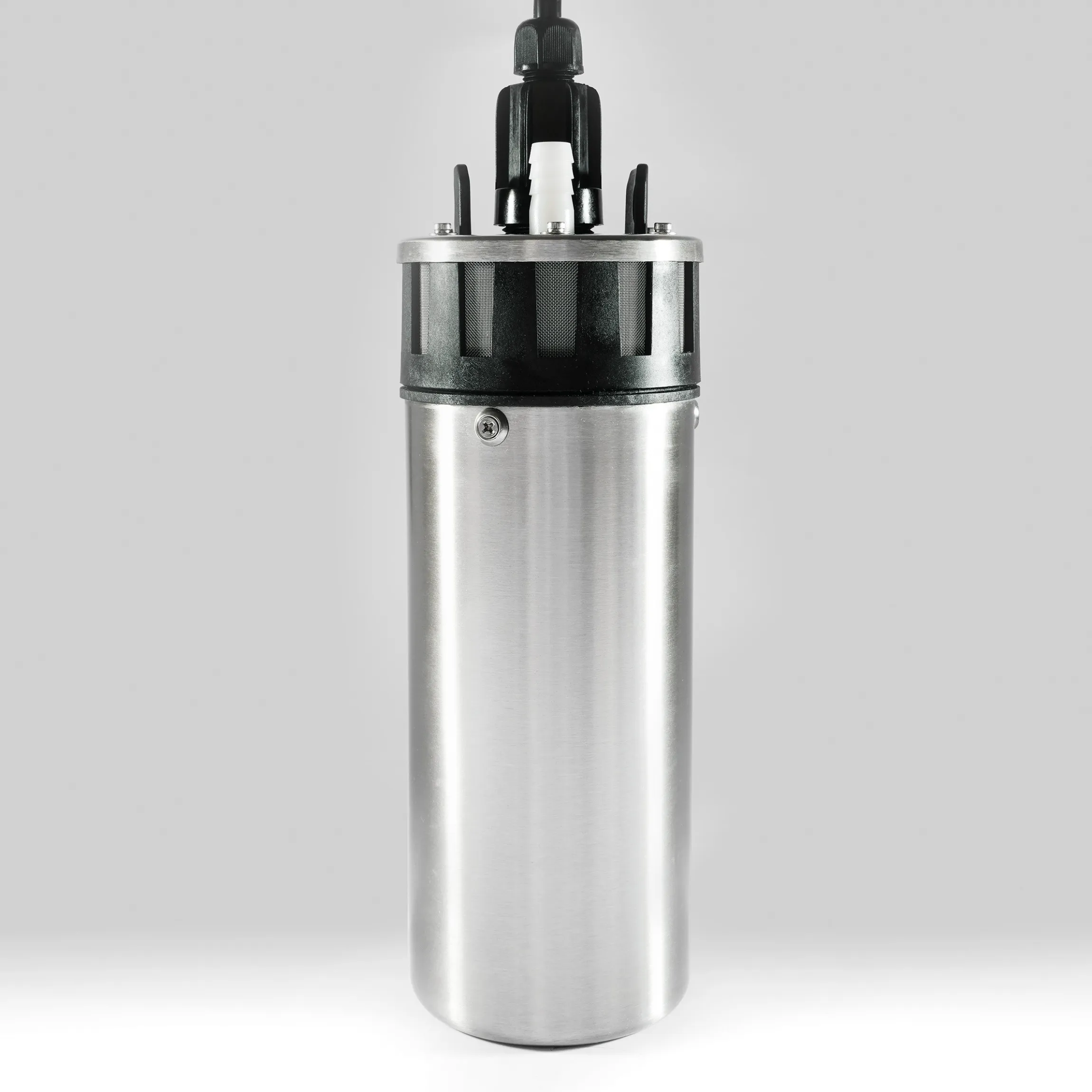

Die Pumpe hat einen Durchmesser von ca. 10 cm und passt somit bereits in kleine Bohrlöcher. Über den im Lieferumfang enthaltenen 10 Meter 1/2“ (Zoll) Schlauch kann das Wasser bis zu einer Tiefe von max. 30 m (bis Oberkante Wasserfass) gefördert werden. Der robuste Motorantrieb in Verbindung mit einer hochwertigen Membranpumpe gewährleistet einen zuverlässigen Langzeitbetrieb. Die Pumpe wird einfach über ein Seil (nicht im Lieferumfang enthalten) in das Bohrloch eingelassen. Sie ist in einem robusten Edelstahlgehäuse eingebaut. Ein mechanischer Edelstahl-Filter schützt die Membranpumpe vor zu großen Schutzpartikel. Die Tiefbrunnenpumpe selbst, besitzt keinen Trockenlaufschutz!
Das System ist vorkonfektioniert und dadurch schnell einsatzfähig.

Technische Daten

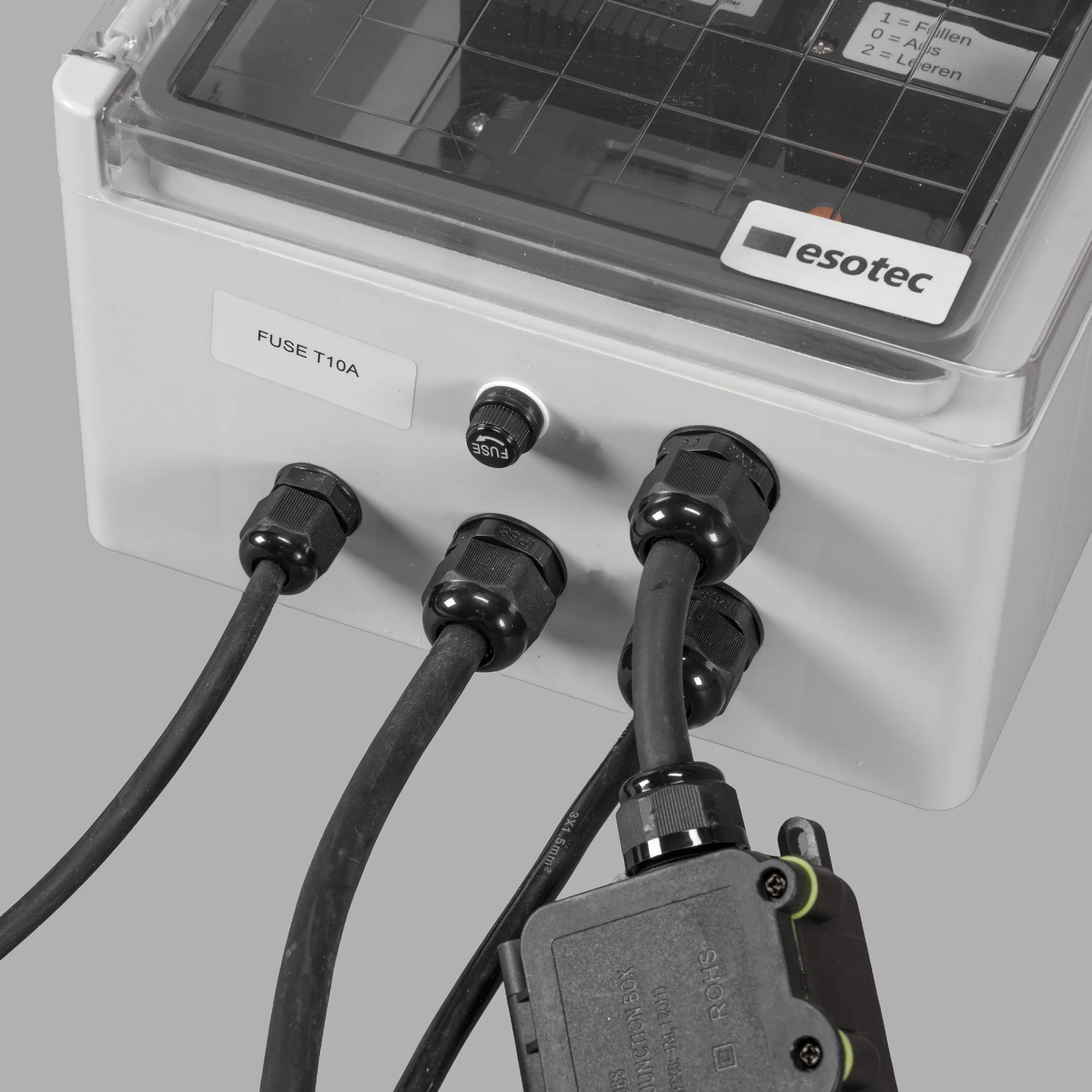

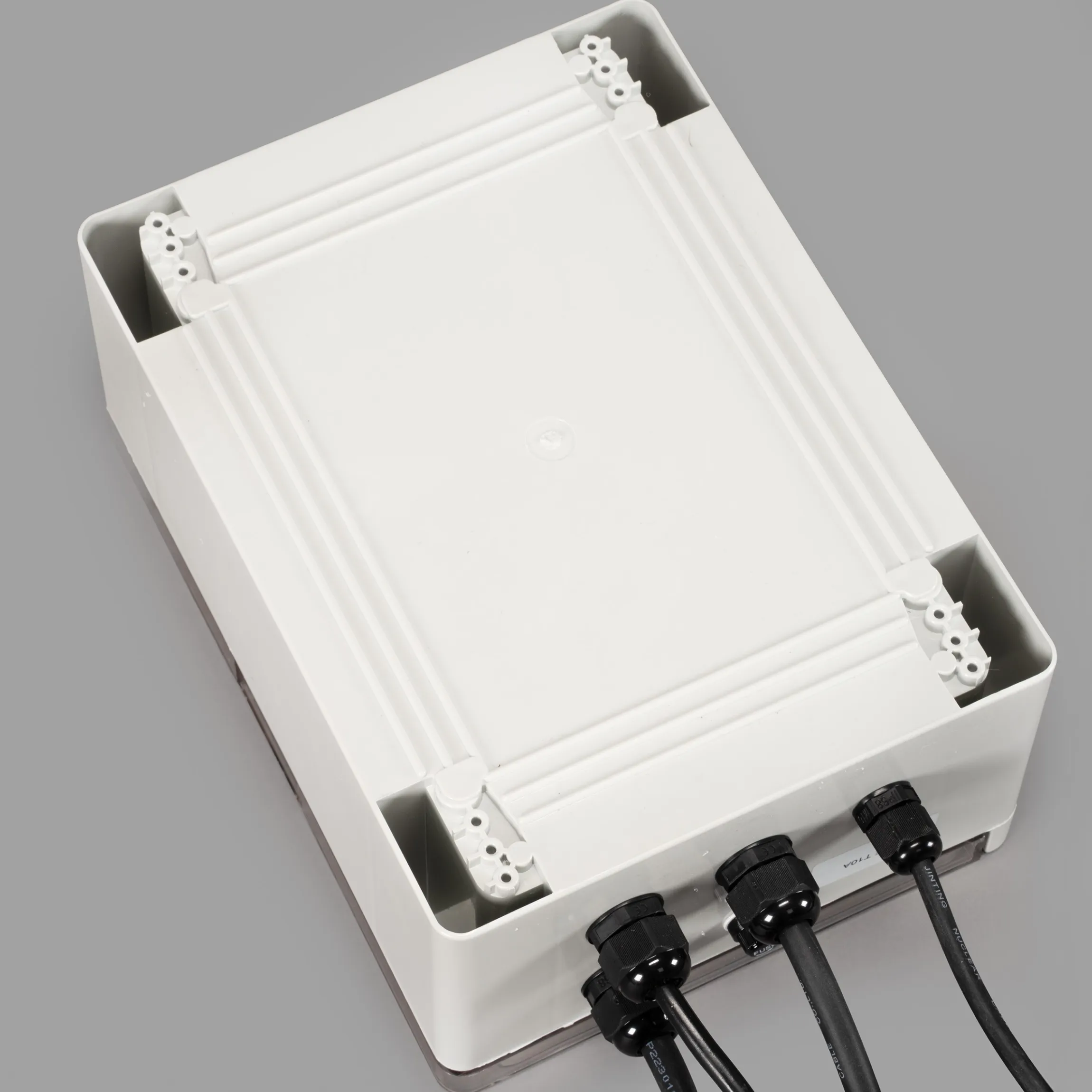

Bewässerungscomputer:

• Material: HB ABS schlagfest, halogenfrei

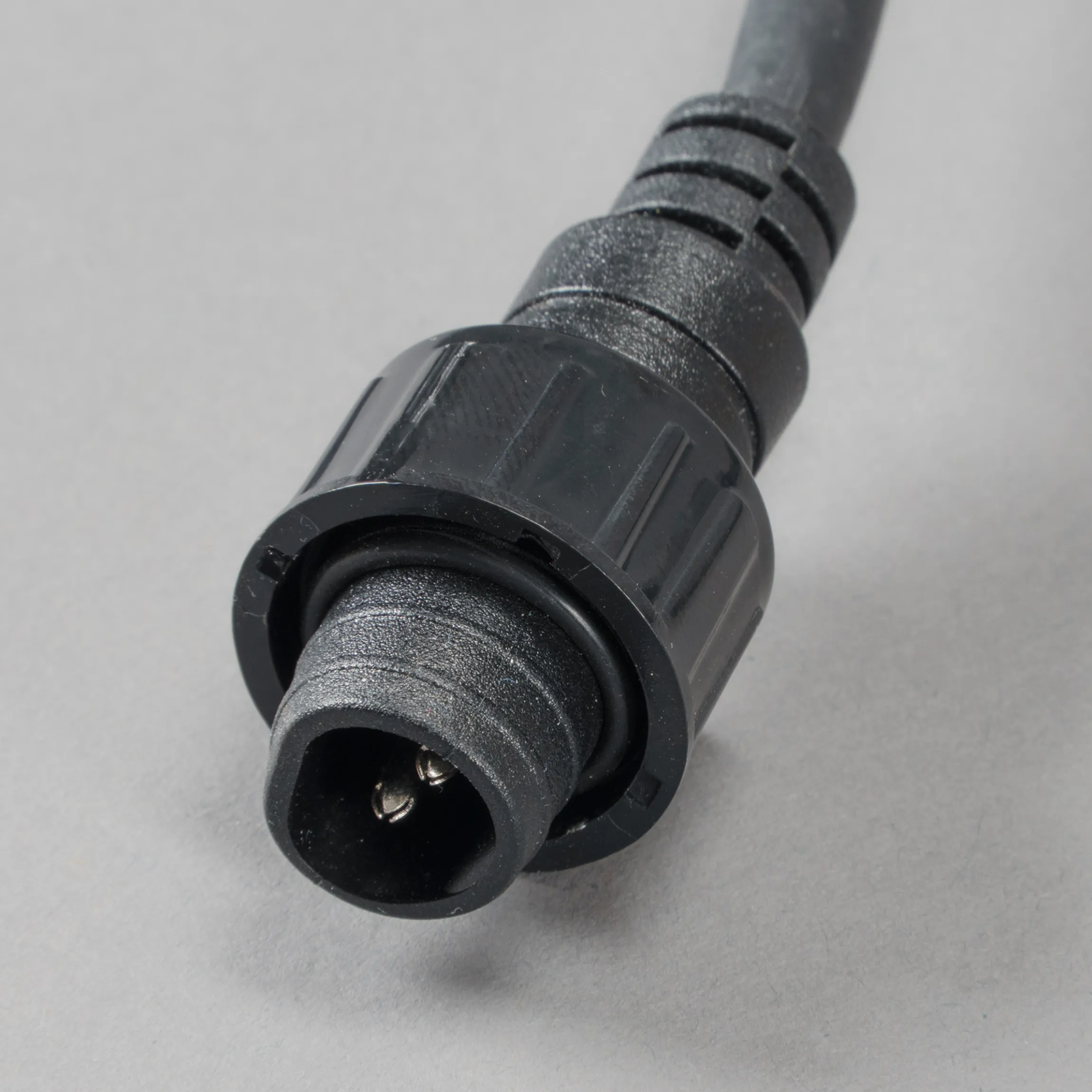

• Anschlussleitung Solarmodul: 5m 1mm² Kabel mit Anschlussstecker
• Lastausgang: Schraubmuffe IP68 für max. 2 x 2,5 qmm Kabel
• Sicherung: Feinsicherung T10 A
• Schutzart: IP 65
• Betriebstemperatur: -35°C bis +60°C
• Abmessungen (L x B x T) 28 x 21 x 13 mm

Integrierte Batterieanschlussleitung:

• Länge: 1,5 m
• Kabelquerschnitt: 2,5 mm²
• Integrierte Flachsicherung: 20 A

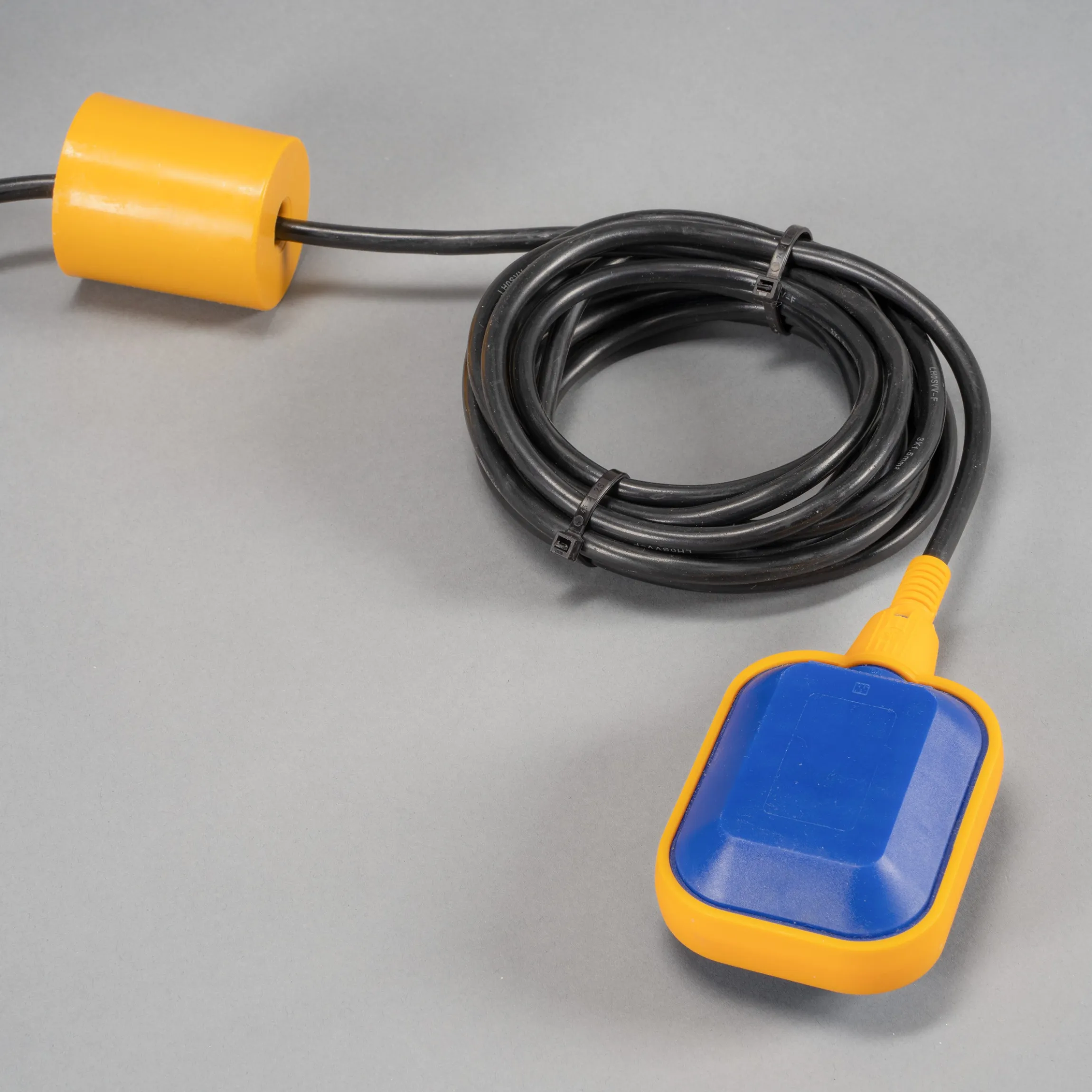

Schwimmerschalter mit 5 m Kabel (nicht verlängerbar):

• Max. Schaltlast 10 A
• Umschaltbar zwischen füllen & leeren

Integrierter Laderegler:

• Systemspannung: 12V DC
• Max. Lade- und Laststrom 10 A
• Akkutypen: 12 V AGM-Gel- Säure- Lithium- Akkus
• Umgebungstemperatur: -35°C bis +60°C

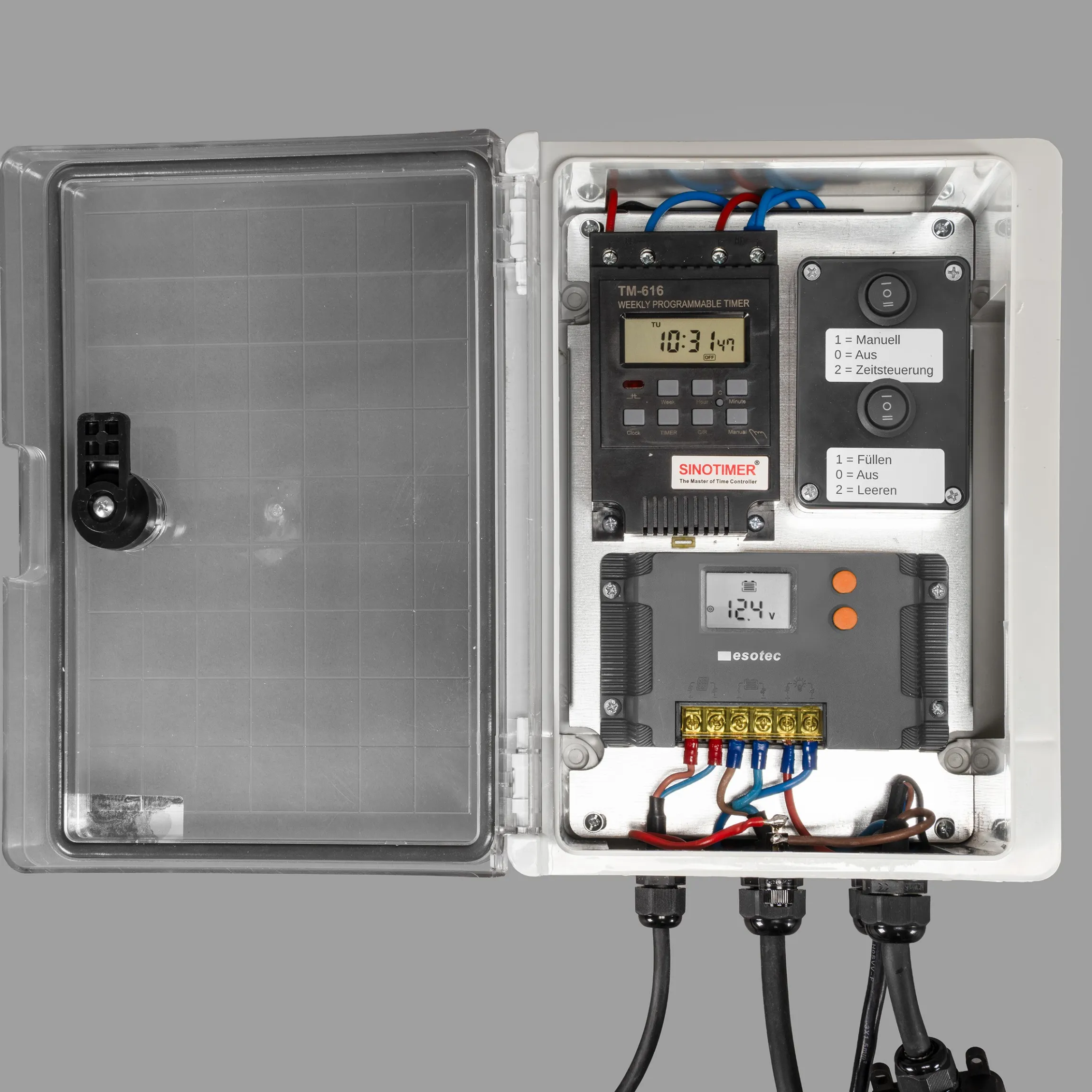

Zeit- und Wochenschaltuhr:

• Betriebsspannung: 12 VDC
• Leistungsaufnahme: Max. 2 W
• Max. 17 Schaltzeiten pro Tag
• Min Schaltzeit: 1 Min

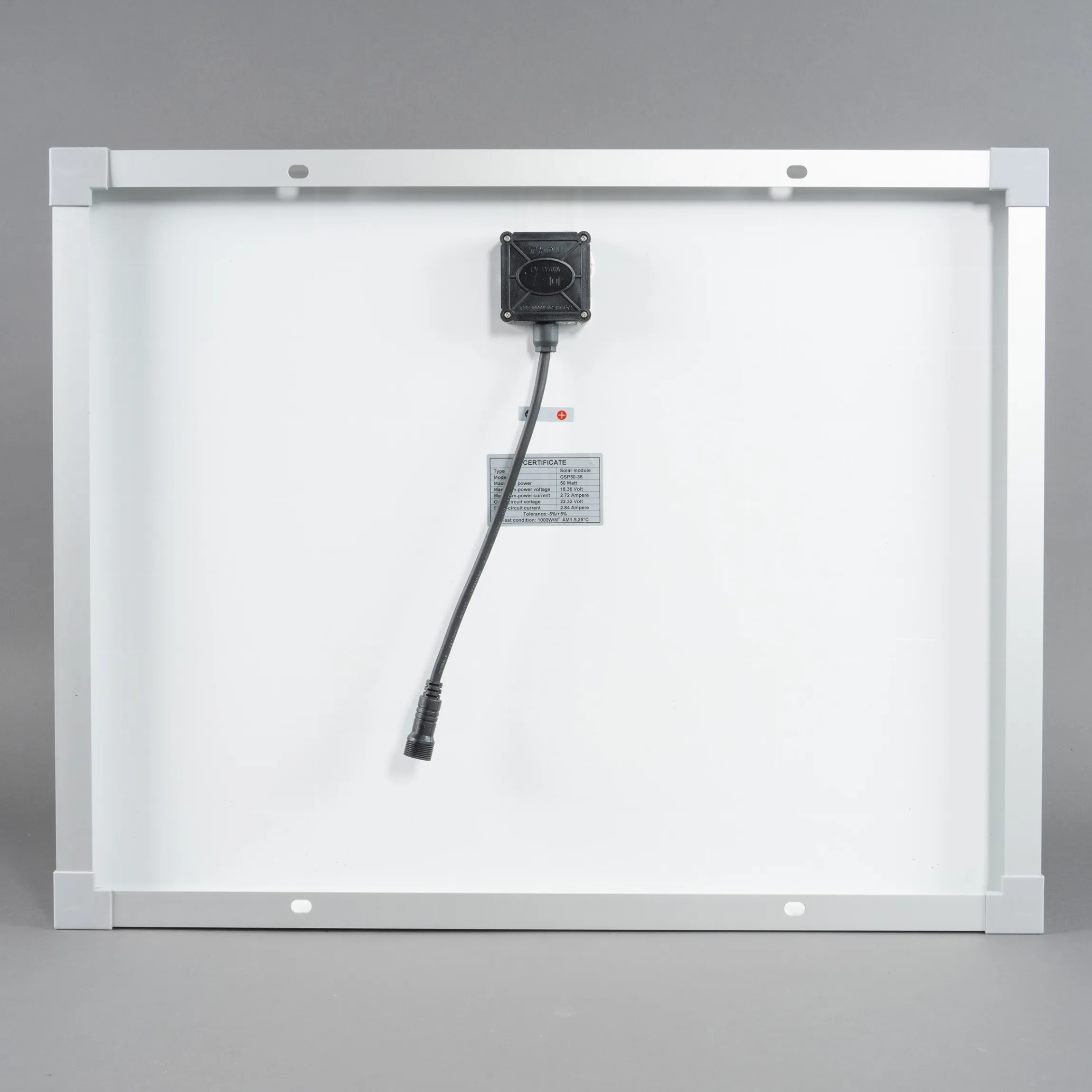

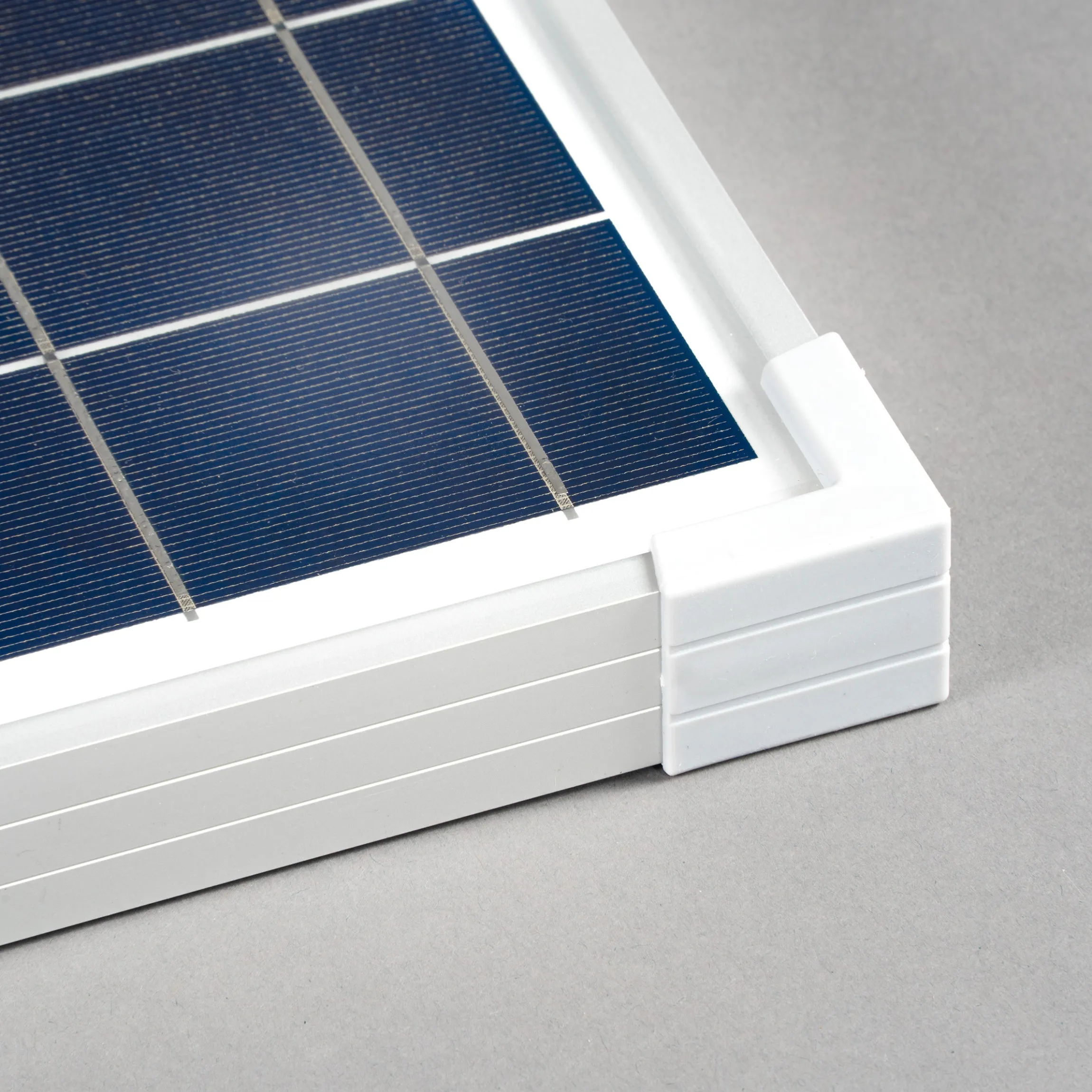

Polykristallines Solarmodul:

• Nennleistung: 50 Wp +/- 2%
• Nennspannung: 17,28 V (Umpp)
• Nennstrom: 2,89 A (Impp)
• Anschlussleitung: Anschlusskabel 2-polig groß
• Verbindung: Y- Kabel 2- polig groß
• Temperaturbereich: -40°C bis +85°C
• Abmessungen (L x B x T): 670 x 530 x 30 mm
• Gewicht: ca. 3,87 kg

Akku:

• Type: AGM PB Akku
• Nennspannung: 12 V DC
• Kapazität C20: 24 Ah (bei 20-stündiger Entladung)
• Betriebstemperaturbereiche:
• Bei Ladung: 0°C bis +40°C
• Bei Entladung: -15°C bis +50 °C
• Abmessungen (L x B x H): 166,5 x 175 x 125 mm (inkl. Anschlüsse)
• Gewicht: ca. 8 kg

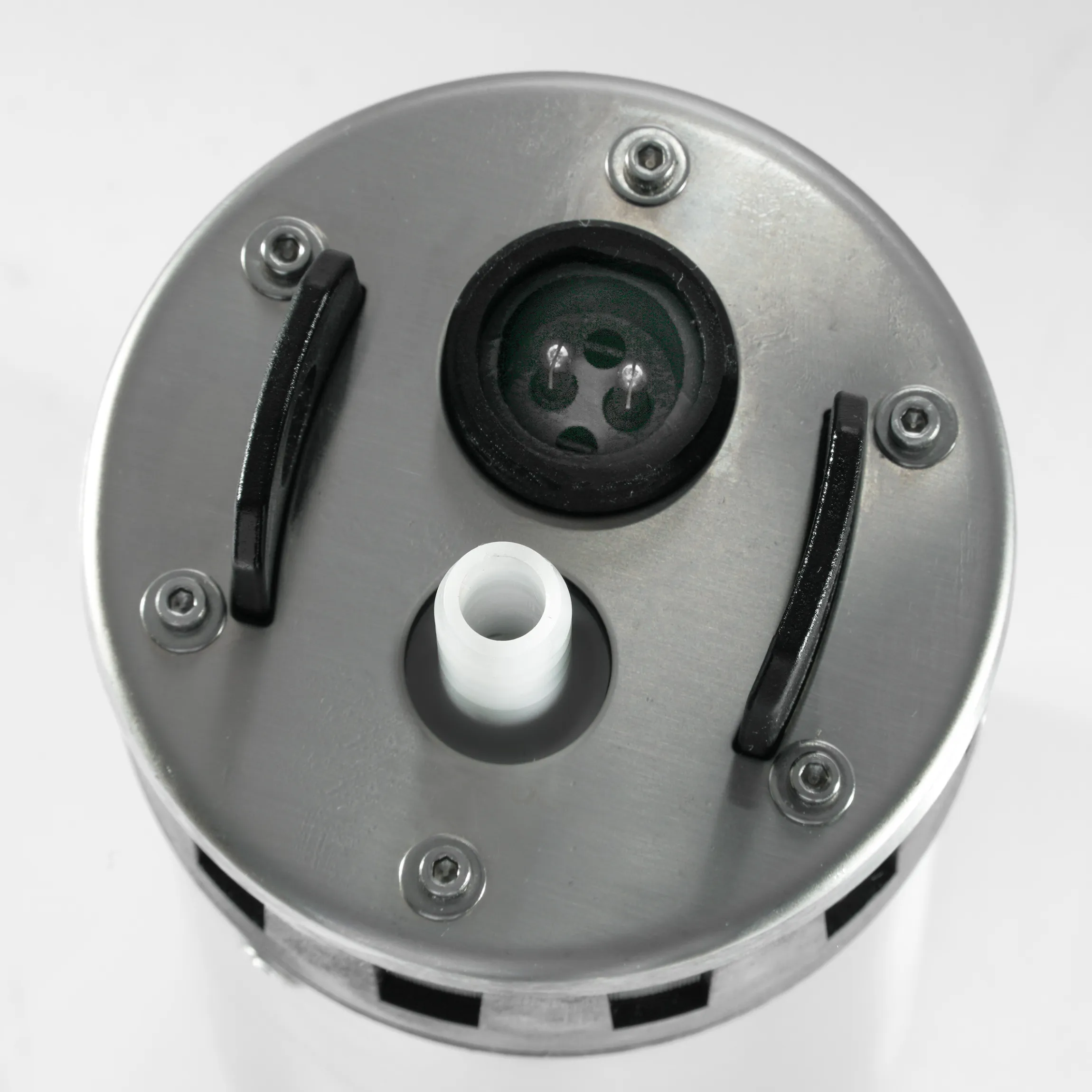

Membran-Tiefbrunnenpumpe:

• Betriebsspannung: 12 VDC
• Förderleistung: max. 360 l/h
• Förderhöhen (bis Oberkante Wasserfass): 6 m: ca. 440 l/h, 12 m: ca. 432 l/h, 18 m: ca. 413 l/h, 24 m: ca. 401 l/h, 30 m: ca. 390 l/h
• Leistungsaufnahme: Max. 96 W
• Stromaufnahme: ca. 8 A
• Schutzklasse: III
• Schutzart: IP 68
• Kabellänge: 12 m
• Schlauchanschluss: 12,5 mm (1/2“)
• Abmessungen (D x H): 9,8 x 27 cm (bis Wasserabgang)
• Gewicht (ohne Kabel): ca. 2,6 kg
